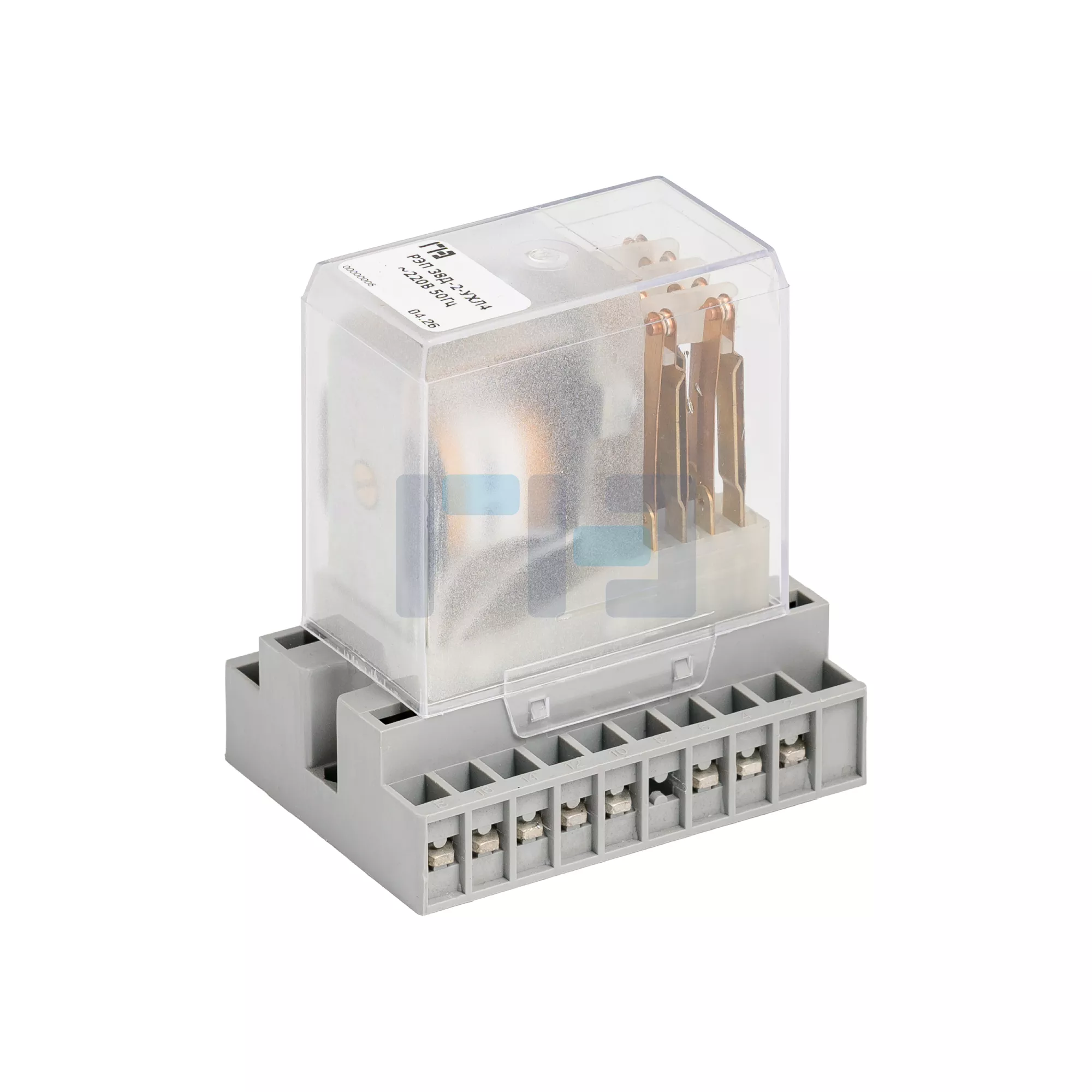

Реле промежуточные двухпозиционные серии РЭП38Д-2 с напряжением питания переменного тока предназначены для применения в электрических схемах релейной защиты и автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.
Электромагнитное реле РЭП38Д-2 содержит электромагнит и контактную систему. Электромагнит состоит из угольника (ярма), сердечника, ограничительной скобы, катушки и якоря. Катушка содержит 2 обмотки. На электромагните реле установлен постоянный магнит. В результате чего реле обладает механической памятью состояния и нулевым энергопотреблением после переключения.
Контактная система состоит из неподвижных и подвижных контактных пластин, закрепленных в корпусе. На свободных концах этих пластин приклепаны контакт-детали. Движение от якоря к подвижным контактам пере- дается с помощью траверсы. Электромагнит и контактная система защищены прозрачным кожухом. Подсоединение внешних проводников к контактам реле - переднее либо заднее - осуществляется с помощью винтовых зажимов.
