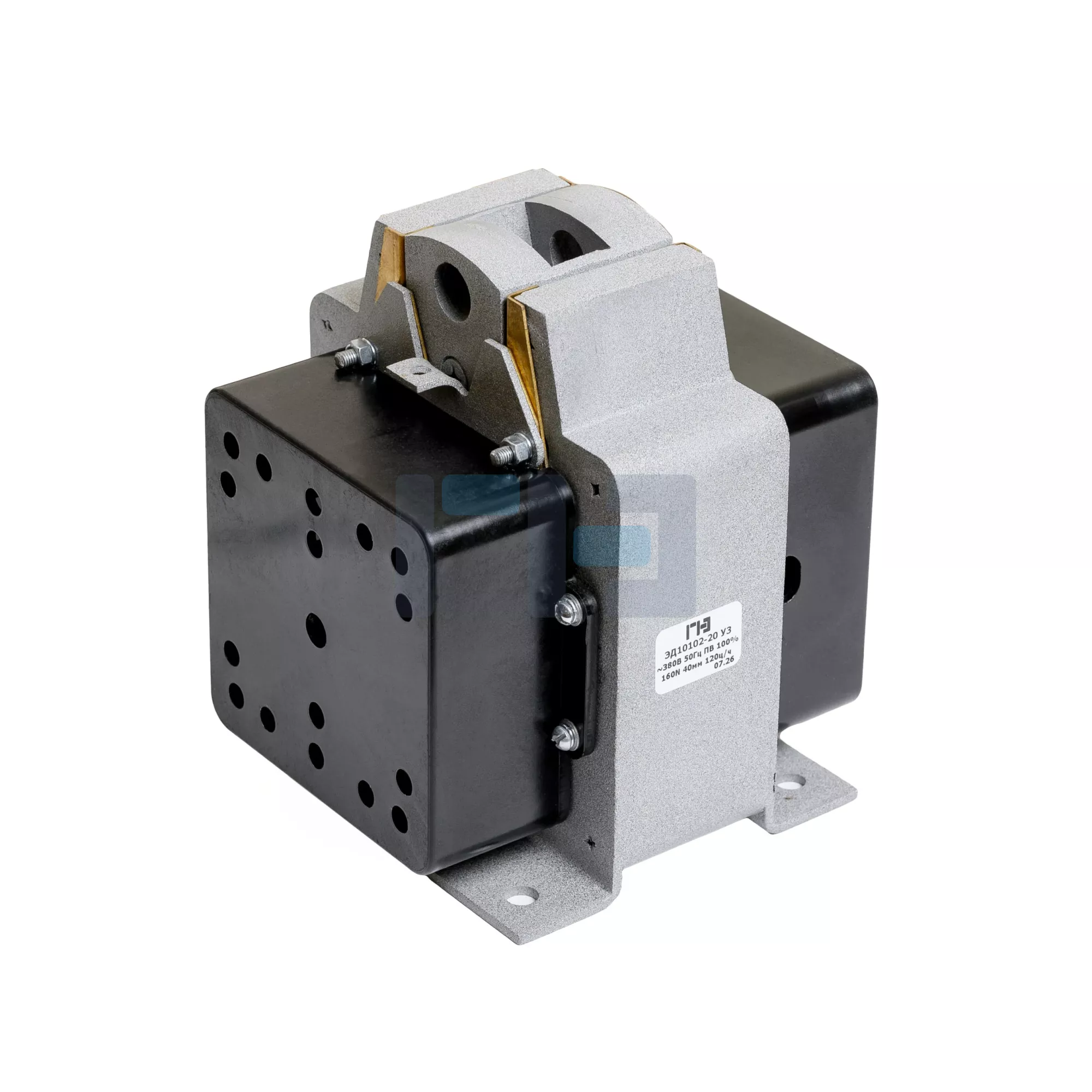

Электромагниты ЭД - однофазные переменного тока. Применяются для дистанционного управления гидравлическими, пневматическими и другими механизмами. Рабочее положение - вертикальное.
Электромагниты ЭД - однофазные переменного тока. Применяются для дистанционного управления гидравлическими, пневматическими и другими механизмами. Рабочее положение - вертикальное.
Электромагниты серии ЭД от изготовителя ЧЗПЭ предназначены для дистанционного управления исполнительными органами станков и механизмов.
Электромагниты включаются в сеть однофазного переменного тока напряжением 220 или 380 частотой 50 и 60Гц.
Структура условного обозначения.
ЭД - ХХ1 Х2 Х3 У3
ЭД- Электромагнит длинноходовой;
ХХ1 - Условное обозначение габарита (размер магнитопровода): 10, 11;
Х2 - Условное обозначение исполнения по способу воздействия на исполнительный механизм: 1 – тянущее, 2 – толкающее;
Х3 - Условное обозначение исполнения по степени защиты: 1 – IP00; 2 – IP20;
У3 - Условное обозначение климатического исполнения (У) и категории размещения (3).
Тип электромагнита | ЭД-10101 | ЭД-10102 | ЭД-11101 | ЭД-11102 |
Напряжение питания,В | 220, 380 | |||
Потребляемая мощность (пусковая/рабочая), Вт | 2300/120 | 2300/140 | ||
Номинальное усилие, Н | 160 | 250 | ||
Число циклов в час | 120 | |||
Ход якоря, мм | 40 | |||
Габаритные размеры, мм | 144х134х175 | 144х152х175 | 144х148х175 | 144х166х175 |
Масса, кг | 10 | 10.2 | 12 | 12.2 |
